Пневматический модуль с усиленными соединителями, металлический 09140006350

Чтобы удовлетворить возросшие требования к промышленным интерфейсам в гибких производственных приложениях, компания SMICO разработала новый пневматический соединительный модуль — SMICO Pneumatic Module Metal.

Новый модуль оснащен прочными и долговечными металлическими контактами и может быть подключен/отключен не менее 10 000 раз. Новый модуль позволяет использовать преимущества управления сжатым воздухом на производственных предприятиях, которые часто меняют конфигурацию, например, в силовых приводах, системах управления, тормозах, удерживающих и разгрузочных устройствах.

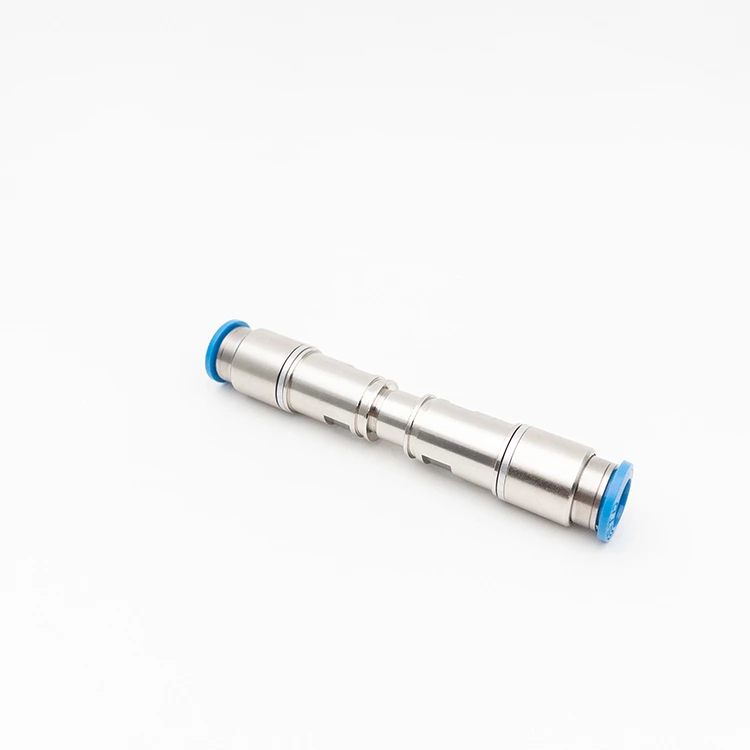

Угловые пневматические металлические контакты SMICO обеспечивают больше места для проводов в корпусе разъема.

Новый интерфейс отличается повышенным максимальным рабочим давлением. Вместо прежнего верхнего предела в 8 бар (пневматический модуль SMICO с пластиковыми контактами) контакты теперь выдерживают постоянное давление 10 бар, охватывая весь диапазон низкого давления. Это расширяет возможности применения подключаемых систем распределения сжатого воздуха.

Помимо пневматических металлических контактов SMICO, компания SMICO также предлагает пневматические контакты с угловыми соединениями, что упрощает сборку пневматических модулей. В случаях, когда в корпусах мало места для проводов, угловые пневматические контакты гарантируют, что радиусы изгиба пневматических шлангов не будут выходить за пределы минимальных размеров.

Это предотвращает возникновение неисправностей при сборке. Угловые версии пневматических штыревых и гнездовых контактов для серии Metal также оснащены технологией соединения Push-In.

Угловые варианты расширяют возможности применения в пневматических системах. Поскольку направляющие штифты и гнезда больше не требуются, возможно использование во всех корпусах, совместимых с серией SMICO-Modular, включая Eco, Yellock, HA и HB, без ограничений.

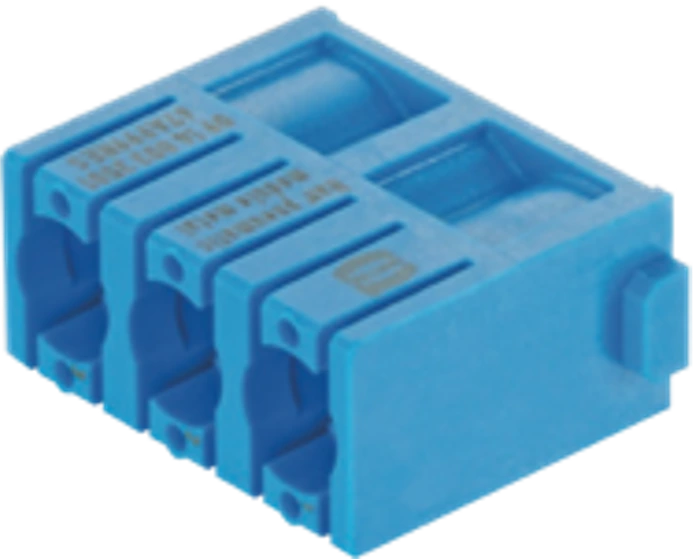

Пневматический модуль SMICO металлический

Передача сжатого воздуха с помощью соединительной системы

Промышленные соединители SMICO упрощают монтаж, демонтаж и обслуживание соединительных систем, используемых на промышленных объектах.

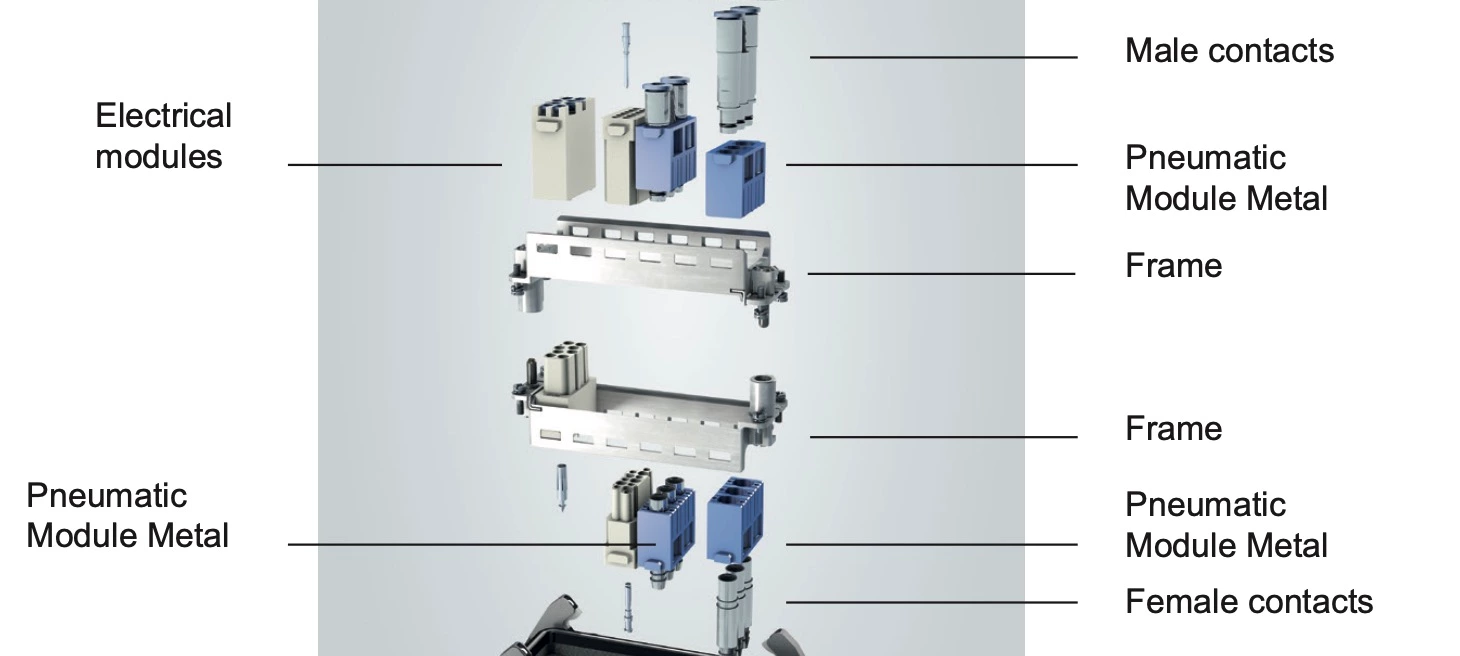

Серия SMICO-Modular особенно универсальна. Модули этой серии могут
Можно комбинировать их между собой для создания множества комбинаций разъёмов. Контакты для передачи электроэнергии и/или сигналов данных могут располагаться рядом с контактами для подключения сжатого воздуха. В качестве типов передачи данных могут использоваться Ethernet, USB, FireWire и различные стандарты сетей коаксиального кабеля.

Правильно подготовленный сжатый воздух может подаваться через разъём с помощью пневматического модуля SMICO Metal. Пневматический модуль выделяется синим цветом среди электрических модулей. Контактные штырьки и разъёмы подходят для пневматических шлангов различного диаметра в зависимости от ваших требований. Этот пневматический модуль можно комбинировать со всеми другими модулями серии. Помимо передачи электроэнергии и электрических сигналов, они также могут использоваться для создания разъёмных соединений для передачи оптоволоконных сигналов и сжатого воздуха.

Содержимое упаковки

Пневматический модуль SMICO Metal имеет место для 3 контактов с соединениями для трубок с внутренним диаметром (ID) = 3,0, 4,0 или 6,0 мм.

- Трубы с наружным диаметром (OD) = 3,0, 4,0 или 6,0 мм

Для каждого подключаемого модуля требуется не менее двух модулей, а также дополнительно:

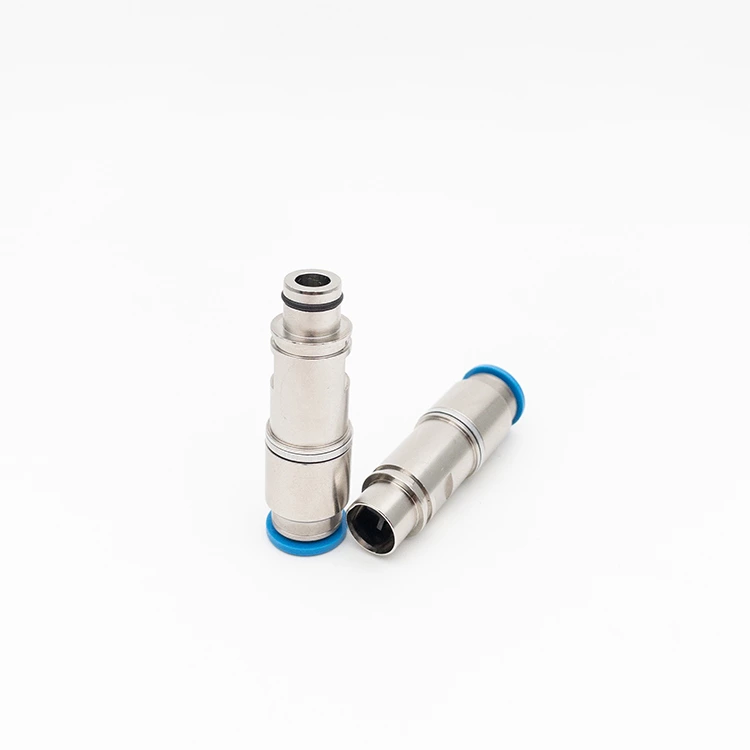

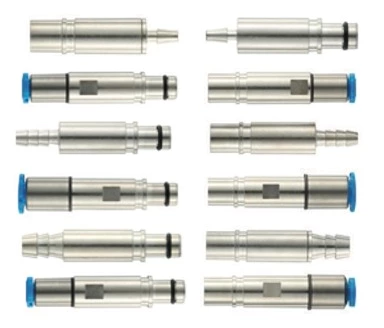

• Пневматический штыревой контакт Han® для внутреннего диаметра = 3,0, 4,0 или 6,0 мм / внешнего диаметра = 3,0, 4,0 или 6,0 мм (10 штук в упаковке)

• Пневматический гнездовой контакт SMICO для внутреннего диаметра = 3,0, 4,0 или 6,0 мм / внешнего диаметра = 3,0, 4,0 или 6,0 мм (10 штук в упаковке)

Гнездовой контакт доступен в версиях с функцией отключения и без нее.

При формировании заказа обратите внимание на следующее:

• Соединительный профиль контактов, используемых в пневматическом модуле SMICO Metal, рассчитан либо на внутренний, либо на внешний диаметр шланга.

Пользователи должны выбрать соответствующие версии и размеры корпуса и монтажной рамки в соответствии с требованиями сферы применения разъема.

Компоненты, необходимые пользователям для создания подключаемых систем распределения сжатого воздуха, можно найти в таблице «Пневматические модули SMICO: металлические изделия и аксессуары».

Общая информация

Модульные разъёмы SMICO соответствуют требованиям безопасности и испытаний, изложенным в стандартах DIN EN 60 664-1 и DIN EN 61 984. Безопасность модульных разъёмов может быть впервые проверена на практике (например, после выбора и сборки отдельных компонентов). В данной главе описывается надлежащее и предполагаемое использование пневматических модулей Han®. В ней также приведены общие инструкции по безопасности при использовании модулей в модульных разъёмах SMICO.

Правильное и предполагаемое использование

Пневматический модуль SMICO (металл) предназначен для подачи надлежащим образом подготовленного сжатого воздуха в промышленный соединитель Han-Modular®. Модуль подходит для использования в пневматических системах с рабочим давлением не более 10 бар. Любое другое использование должно быть предварительно согласовано с SMICO.

Общая информация по безопасности

При установке, обслуживании и снятии соединителей Han-Modular® (включая пневматический модуль SMICO) необходимо соблюдать следующие правила техники безопасности:

Требования к установке

Все работы, связанные с установкой, обслуживанием и демонтажем модульных разъёмов SMICO, должны выполняться квалифицированным, обученным персоналом. При использовании электрических модулей на территории ЕС эти работы должны выполняться квалифицированным персоналом в соответствии со стандартами DIN EN 50110-1/-2 и IEC 60364. Также необходимо соблюдать соответствующие национальные правила техники безопасности.

Никогда не подключайте и не отключайте устройство под напряжением или нагрузкой.

Модульные разъёмы SMICO ни в коем случае нельзя подключать или отключать при наличии электрического напряжения или нагрузки. Этот запрет не распространяется на разъёмы, содержащие только пневматические модули.

Защита от поражения электрическим током

Модульные разъемы SMICO рассчитаны на категорию перенапряжения III (DIN EN

60 664-1). Пользователи должны убедиться, что соединитель установлен правильно, чтобы защитить от поражения электрическим током. Эту защиту можно обеспечить, используя кожухи и кожухи, предлагаемые SMICO, или другими мерами, принимаемыми пользователем во время установки.

Подходит только для сжатого воздуха.

Пневматический модуль SMICO Metal предназначен только для подачи сухого, надлежащим образом подготовленного сжатого воздуха. Не используйте клапаны и разъемы пневматического модуля SMICO Metal для подачи других сред, таких как газы или жидкости. Любое использование, отличное от указанного назначения, не допускается без согласования с соответствующими национальными ассоциациями электротехников (например, в Германии: Ассоциацией VDE по электротехнике, электронике и информационным технологиям или её региональными организациями).

Допустимая степень загрязнения/загрязнения

Модульные разъёмы SMICO по умолчанию рассчитаны на степень загрязнения 3. Все промышленные разъёмы SMICO со степенью защиты IP54 и выше (классы защиты IP согласно DIN EN 61 984, раздел 6.19.2.3) соответствуют этой степени загрязнения. Даже разъёмы с более низким классом защиты IP подходят для использования в качестве степени загрязнения 3 при условии оснащения их колпачком, обеспечивающим им степень защиты IP54 и выше в отсоединённом состоянии.

Техническое описание

Модуль и контакты

Пневматический модуль SMICO Metal используется для создания разъемных соединений для передачи сухого, надлежащим образом подготовленного сжатого воздуха в пневматических системах.

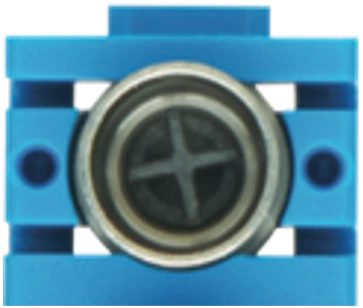

Гнездовой контакт доступен в версиях с функцией запирания и без неё. В версии с запиранием пружинный клапан закрывает уплотнительное кольцо при открытии разъёма. Это предотвращает утечку сжатого воздуха. При подключении штекерный контакт прижимается к клапану и удерживает контакт в открытом положении.

Модуль Количество контактов Цвет Материал Предельные температуры Воспламеняемость согласно UL 94 Механический срок службы	3 Синий Поликарбонат -20 °С ... +80 °С В0 ≥ 10 000 циклов спаривания
Контакты Материал Цвет Шланговое соединение - Внутренний диаметр (ID) Рабочее давление	Нержавеющая сталь Металлик - 3,0 мм - 4,0 мм (1/8 дюйма) - 6,0 мм 10 бар (145 фунтов на кв. дюйм)
Материал уплотнений	NBR
Материал запорного клапана	Поликарбонат

Расход и падение давления на контакте

Чтобы помочь проектировщикам и планировщикам при выборе и расчете размеров систем сжатого воздуха, компания SMICO определила максимальный расход и падение давления для контактов пневматического модуля SMICO Metal.

Скорость потока

Расход воздуха определяет объём воздуха, который может быть пропущен через контакты пневматического модуля SMICO Metal. Здесь показано соотношение между преобладающим расходом воздуха (л/мин) и возникающим перепадом давления (бар). Это соотношение используется для расчёта расхода воздуха для различных пневматических контактов SMICO Metal, как показано в таблице 7. Расход воздуха был определён для охватывающих контактов с обратным клапаном.

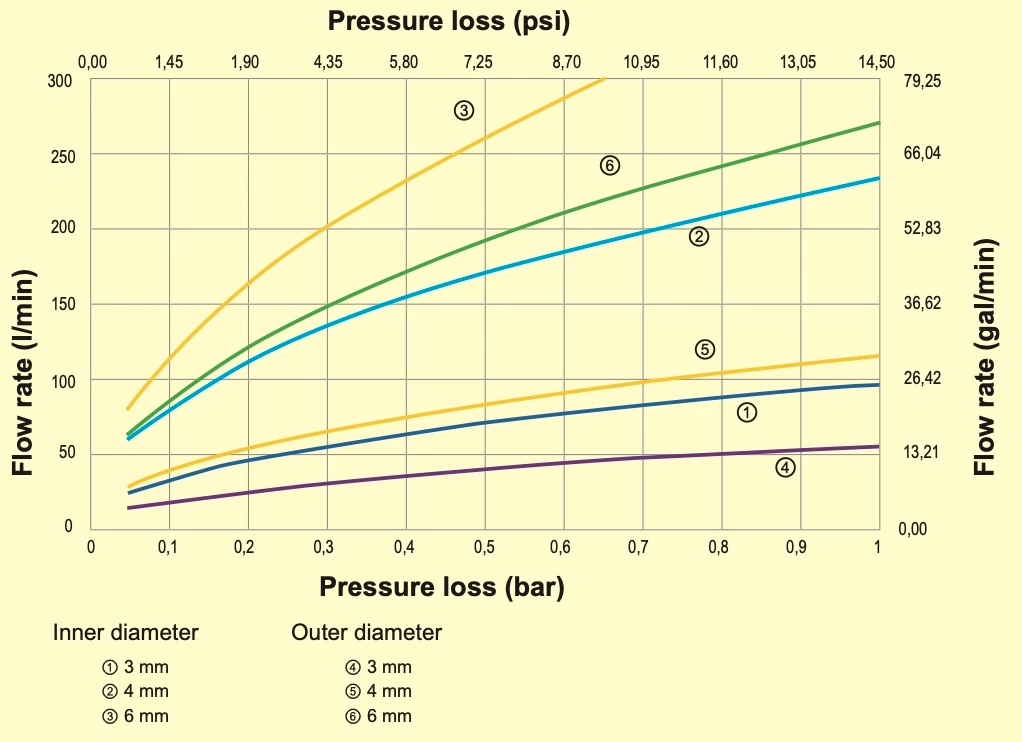

Рисунок 1: Макс. расход для пневматических контактов с запиранием

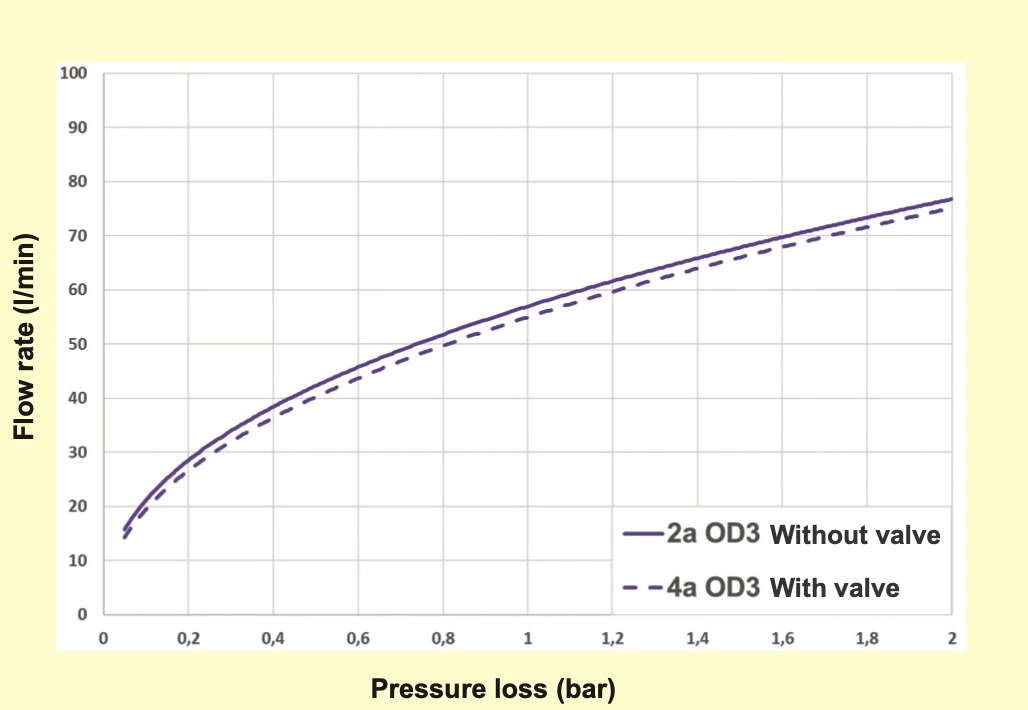

Рисунок 2: Сравнение женского модуля с запорным клапаном и без него

Разрешенные капоты и кожухи

Пневматический модуль MICOS Metal можно использовать с различными кожухами и корпусами SMICO. Для установки некоторых кожухов/корпусов требуется дополнительный механизм (например, H10A).

Для пневматических систем обычно рекомендуются кожухи и корпуса высокой конструкции. Такая конструкция значительно упрощает кабельную разводку модулей; нет необходимости чрезмерно изгибать пневматические шланги. Если в корпусе для накладного монтажа на перегородке используются гнездовые контакты OD с клапаном, следует выбирать пневматические контакты с угловыми выходами. При выборе кожухов/корпусов убедитесь, что радиусы изгиба пневматических шлангов соответствуют условиям монтажа.

Методы завершения

Пневматический модуль SMICO Metal предлагается с двумя различными вариантами подключения. Выбор подходящего пневматического шланга также очень важен.

Следующая информация поможет вам найти правильную комбинацию пневматического контакта и пневматического шланга:

Метод терминации Push-In

При использовании метода Push-In пневматический шланг зажимается по калиброванному наружному диаметру. Поэтому пневматический контакт при таком методе соединения называется наружным диаметром (OD). Это калиброванный диаметр шланга.

Метод концевой заделки с использованием внутреннего зажима

Метод внутреннего зажима подразумевает насаживание пневматического шланга на присоединительную поверхность пневмоконтакта. В этом случае следует использовать пневматические шланги с калиброванным внутренним диаметром. Поэтому пневмоконтакт с таким способом соединения называется внутренним диаметром (например, внутренний диаметр). Это калиброванный диаметр шланга.

Использование мужских и женских направляющих штифтов

Для установки пневматического модуля SMICO Metal использование направляющих штифтов с наружной резьбой (артикул 09 14 000 9908) и внутренней резьбой (артикул 09 14 000 9909) не обязательно. Это связано с тем, что модуль выдерживает наклон в продольном направлении более чем на 100°.

чем ±5°, согласно DIN EN 175 301-801. Однако использование мужского

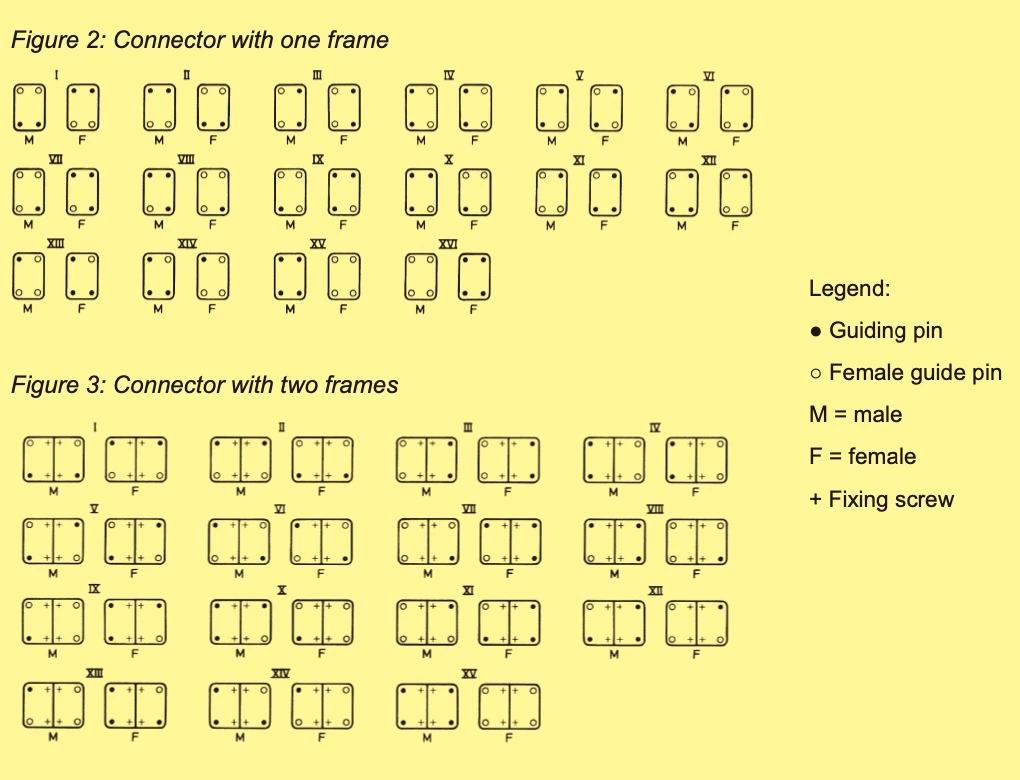

и направляющие штифты с внутренней резьбой по-прежнему полезны при кодировании смежных промышленных разъёмов. Возможные кодировки представлены в таблице ниже (рисунки 2 и 3).

Инструкция по сборке

Сборка

Процесс сборки показан на примере пневматического модуля SMICO Metal с тремя пневматическими контактами OD. Пневматические контакты ID собираются аналогичным образом.

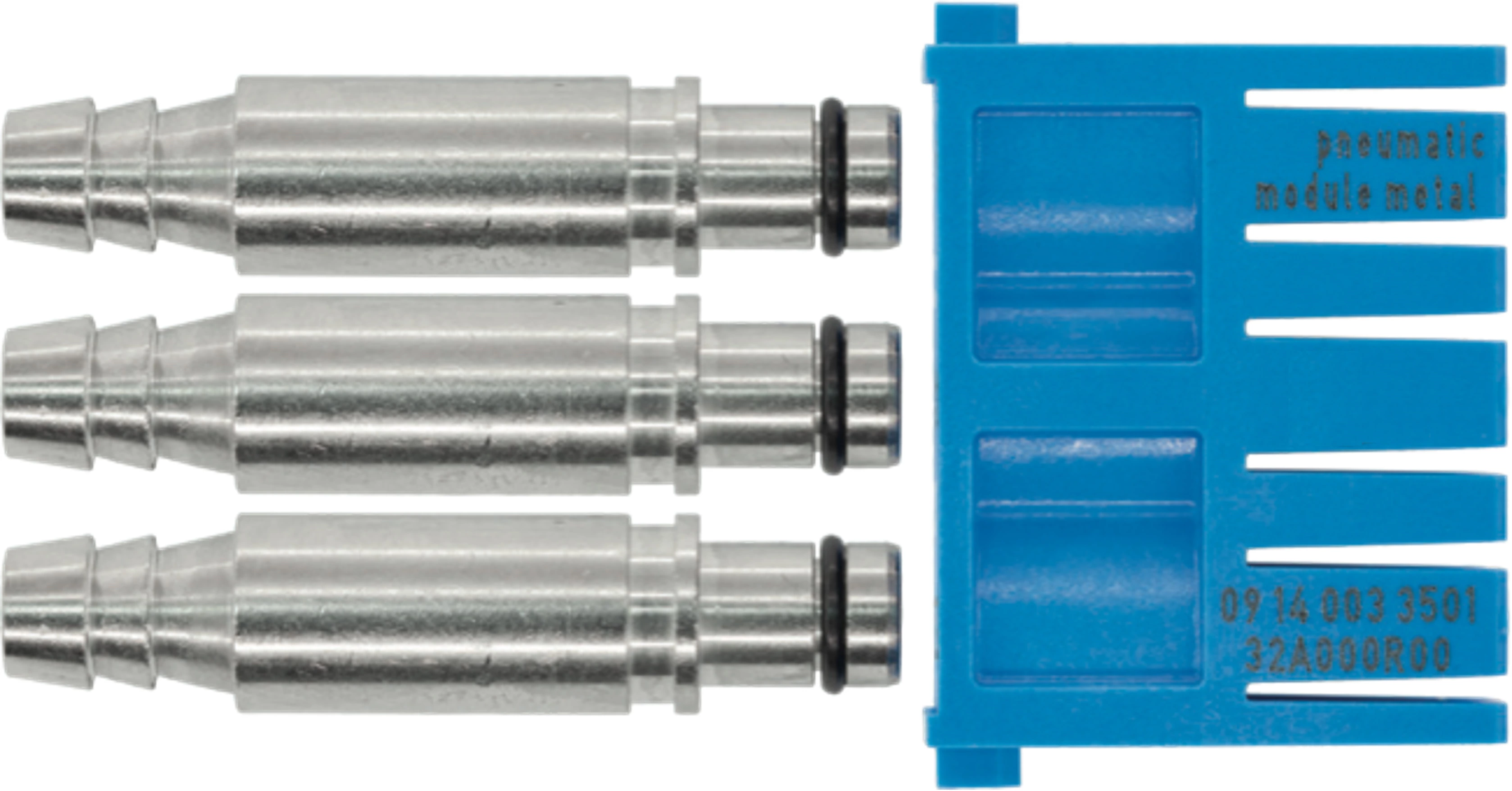

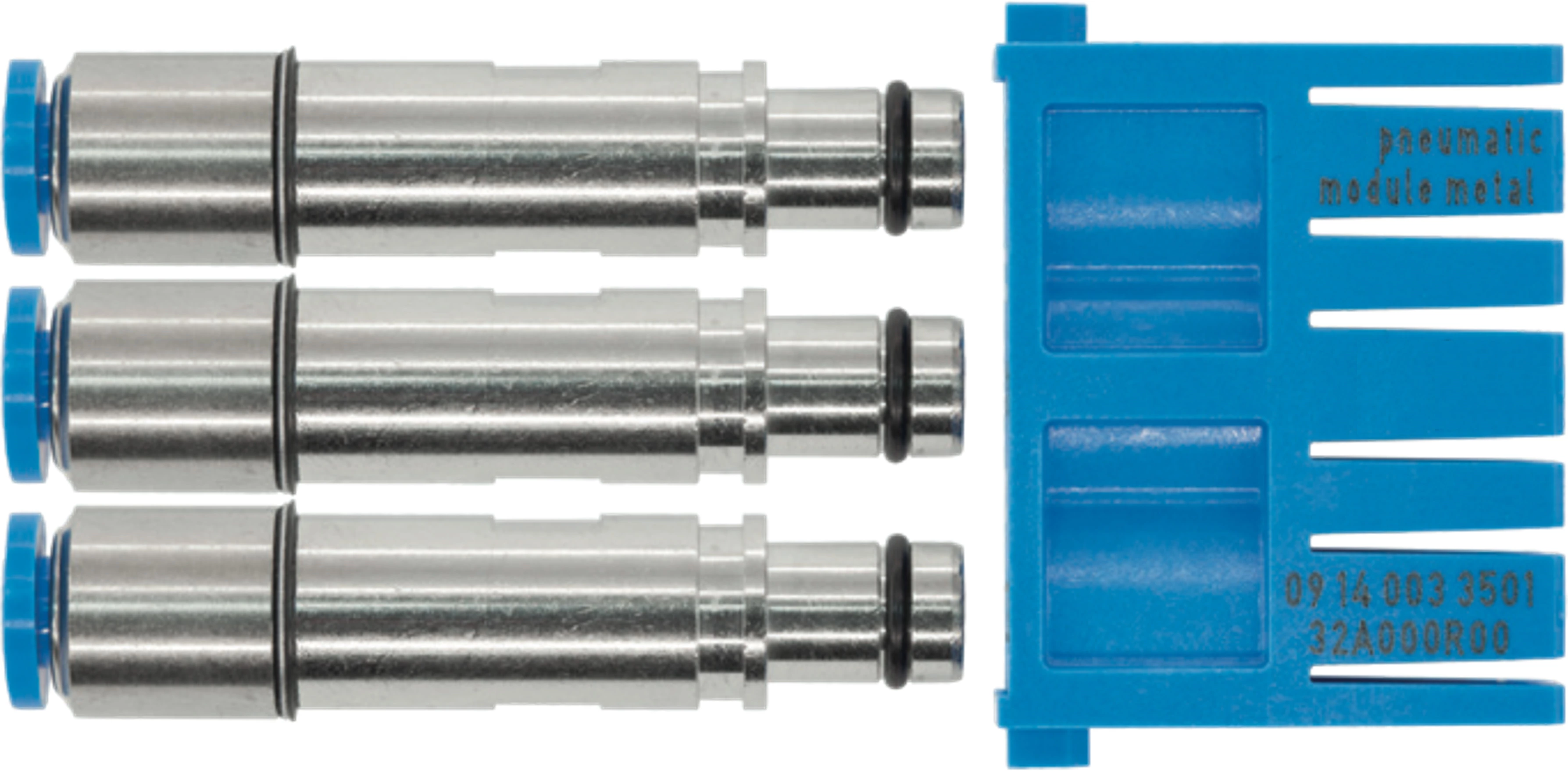

	Обзор - Пневматический модуль SMICO, металлический - 3 штыревых контакта OD
	Обзор - Пневматический модуль SMICO, металлический - 3 штыревых контакта

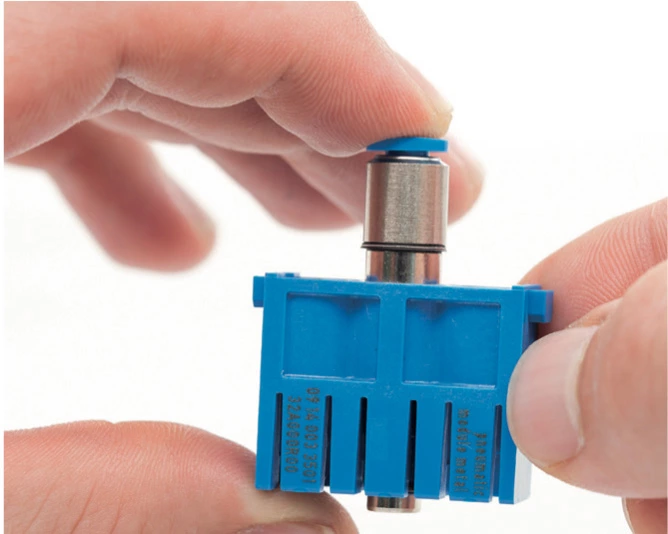

	Вставьте пневматический контакт со стороны подключения в пневматический модуль, пока не почувствуете сопротивление. Затем с усилием нажмите на контакт, пока он не зафиксируется в модуле. ► Вы услышите щелчок, когда пневматический контакт полностью вставлен в модуль. ► Сборка пневматических идентификационных контактов аналогична сборке пневматических наружных контактов.

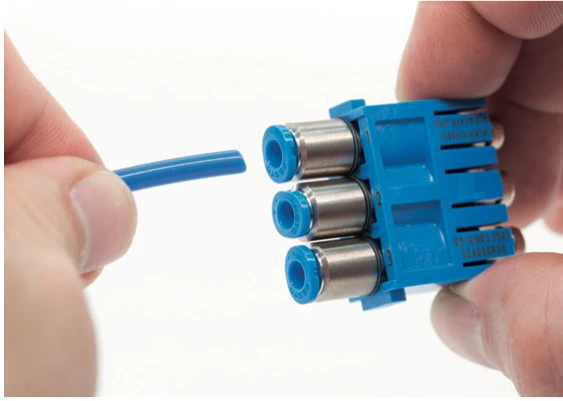

	Подключите пневматический шланг к пневматическому контакту. При использовании вставного соединения (Push-In) вставьте шланг полностью в разъем контакта. ► Аккуратно потяните за шланг, чтобы убедиться в его надежном креплении.

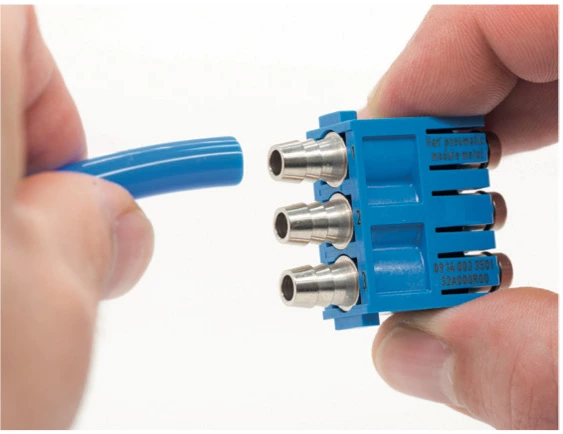

	Подсоедините пневматический шланг к пневматическому контакту. При использовании метода ID-завершения наденьте шланг на контакт. ► Убедитесь, что конец шланга выступает за верхнее профильное кольцо. ► Слегка потяните за шланг, чтобы убедиться в его надёжном креплении.

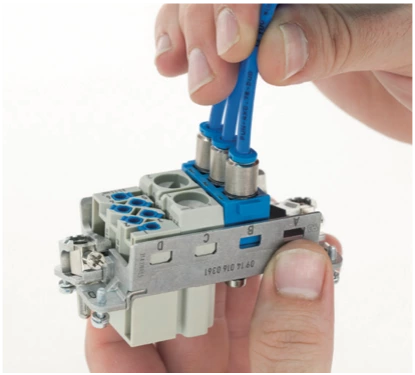

	Теперь вы можете установить полностью собранный пневматический модуль в модульную шарнирную раму SMICO. Откройте откидную рамку и установите модуль в правильное положение. ► Убедитесь, что выемки модуля попали в углубления откидной рамки.
	После полной загрузки откидной рамы Han-Modular® закройте ее, слегка нажав на внешние стороны рамы. ► Убедитесь, что пазы модуля точно входят в углубления откидной рамы.

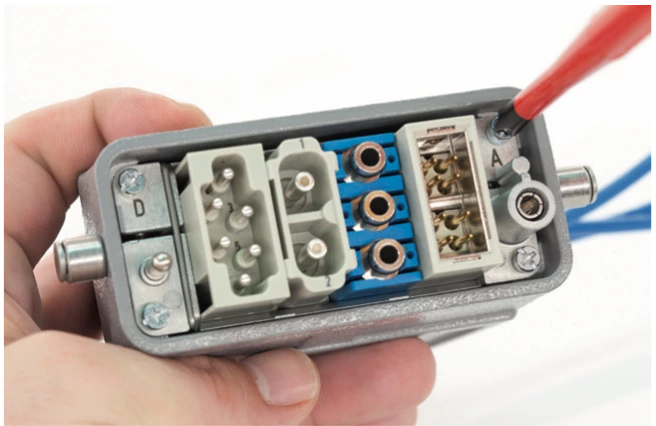

	Вставьте модульную раму с шарнирным соединением SMICO в кожух/корпус. ► Убедитесь, что шланги правильно пропущены через кабельный ввод. ► Закрепите раму в корпусе четырьмя винтами.

Удаление

Для извлечения пневматических контактов из модуля необходим специально разработанный инструмент.

	Номер детали: 09 99 000 089

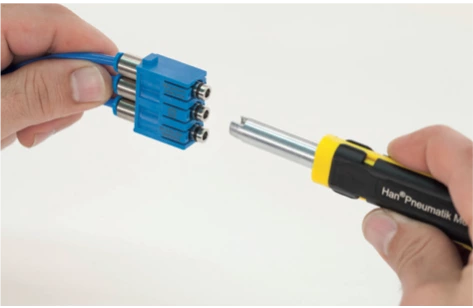

	Вставьте съемник в ответную часть пневматического модуля. ► Зубцы инструмента должны раздвинуть фиксирующие защелки модуля.

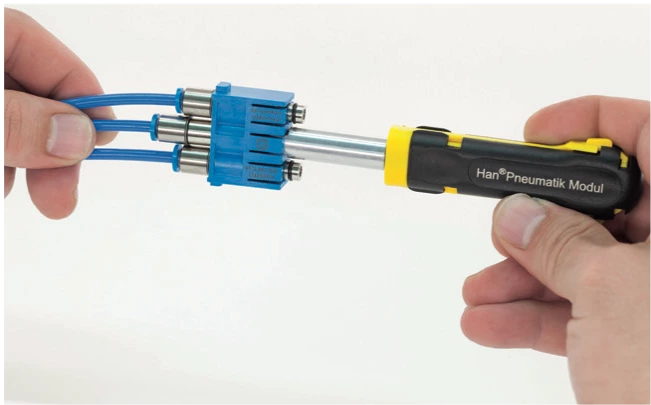

	Вставив инструмент для извлечения должным образом, извлеките контакт из модуля.

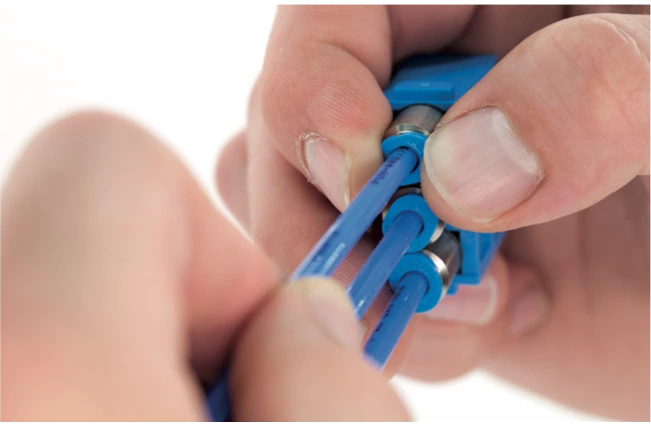

	Чтобы отсоединить пневматический шланг от пневматического контакта, который использует вставное окончание, нажмите на синее кольцо контакта, одновременно вытягивая шланг.

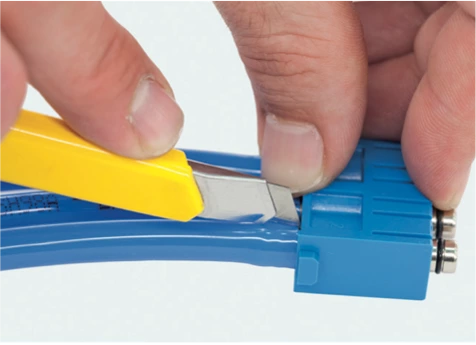

	Чтобы отсоединить пневматический шланг от пневматического контакта, использующего технологию ID-завершения, разрежьте шланг по его зажимной поверхности. После этого шланг можно отсоединить от пневматического контакта.

Предотвращение неисправностей

Системы сжатого воздуха могут быть загрязнены твердыми частицами, такими как металлические частицы, вода, масла или смазка. Эти примеси могут привести к падению давления в системе распределения. Утечки из шлангов, контактов или клапанов также могут привести к падению давления. Соблюдайте инструкции по эксплуатации и технике безопасности для сжатого воздуха.
Внимательно осмотрите оборудование для подготовки и распределения воздуха (а также шумоглушители, где это применимо). Также соблюдайте инструкции по технике безопасности производителей шлангов, клапанов и других соединительных элементов.
