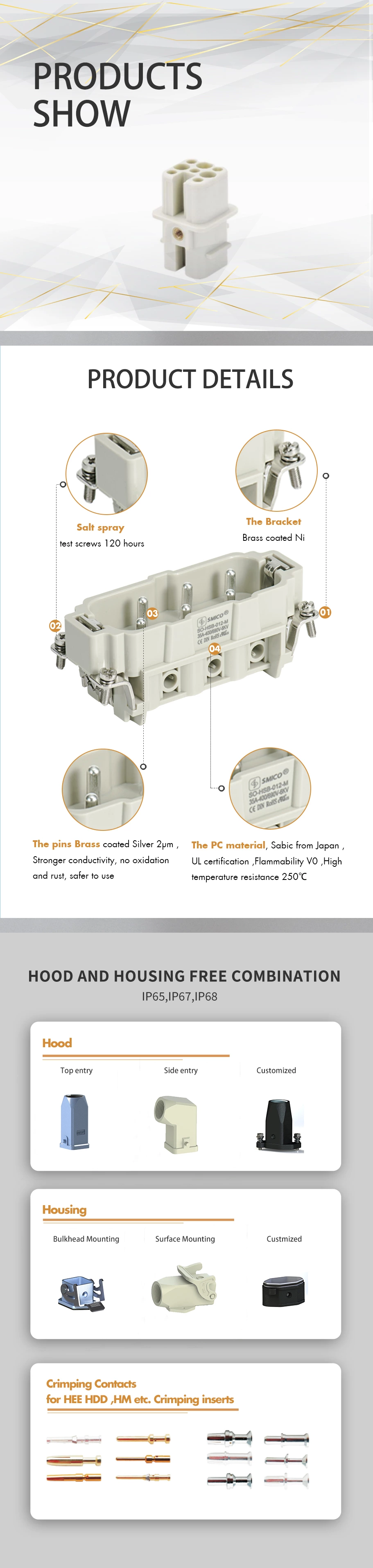

Промышленный разъем HD 7-контактный, сверхпрочный, многогнездовой
- Часть:
- SO-HD-007-FC
- Количество контактов:
- 7
- Номинальный ток:
- 10А
- Номинальное напряжение проводника:
- 250 В
- Сертификация продукции:
- UL CUL CE ROHS DMT
- Номер заказа:
- 09210073131
- Детали упаковки:
- Стандартные экспортные коробки
- Время доставки:
- В течение 7 дней
- Условия оплаты:
- L/C, T/T, Western Union, Paypal
- Поставки:
- 100000 шт в месяц
Промышленный разъем HD 7-контактный, сверхпрочный, многогнездовой
| Вставки | Подходящая оболочка: 3AHood/Housing |
| Количество контактов | 7 |
| Электрические данные согласно EN 61 984 | |
| ---Номинальный ток | 10А |
| ---Номинальное напряжение проводника | 250 В |
| ---Номинальное импульсное напряжение | 4 кВ |
| ---Степень загрязнения | 3 |
| ---Номинальное напряжение согласно UL/CSA | 600 В |
| Сопротивление изоляции | ≥10^10 Ом |
| Материал | поликарбонат |
| Предельные температуры | -40℃...+125℃ |
| Воспламеняемость согласно UL 94 | В0 |
| Механический срок службы (циклы сопряжения) | ≥500 |
| Контакты | |
| Материал | медный сплав |
| Поверхность | позолоченный |
| покрытый твердым серебром | |
| Контактное сопротивление | ≤3 мОм |
| Обжимной терминал | |
| ---датчик Ври | 0,14-2,5 мм² |
| ---AWG | 26-14 |
Сверхпрочный соединитель SMICO совместим со следующими взаимозаменяемыми деталями.
Капот и корпус для H3A.
| Поставщик | Вставка штекера | Вставка гнезда |
| СМИКО | SO-HD-007-MC | СО-007-ФК |
| ЧАС | '09210073031 | '09210073131 |
| ИЛМЕ | МДМ 07 | СДФ 07 |
| ТЕ | ||
| ЛАПП ЭПИК | 11.2505 | 11.2515 |
| ФЕНИКС | ||
| МОЛЕКС | ||
| ВАЙДМЮЛЛЕР | HDC HD 7 MC | HDC HD 7 FC |
| ВИЛАНД | 73.710.0753.0 | 73.700.0753.0 |
| АМФЕНОЛ |
Существует множество типов сверхпрочных разъемов, например, круглые штекеры, прямоугольные сверхпрочные разъемы и т. д., но процесс изготовления по-прежнему одинаков и, как правило, делится на четыре этапа: штамповка, гальванопокрытие, напыление и сборка.
