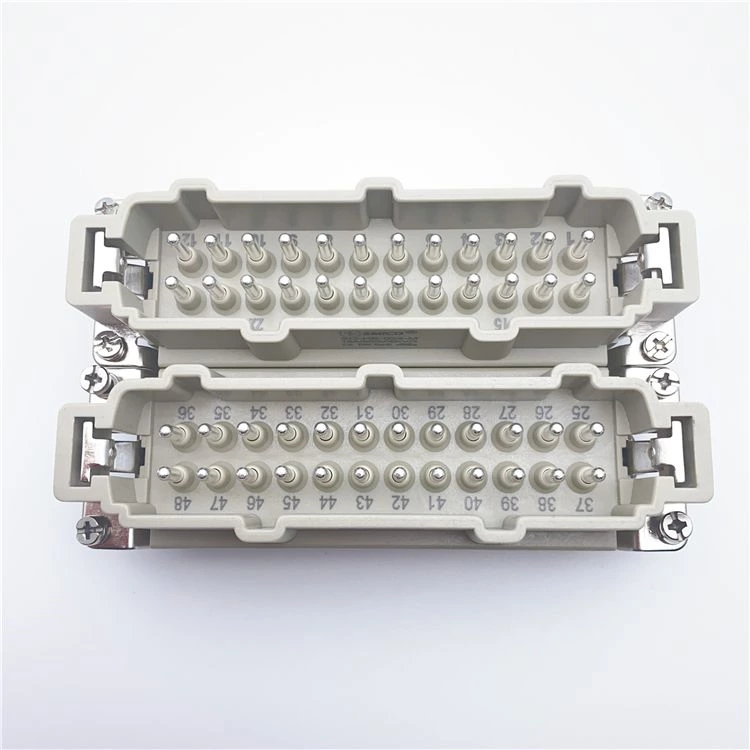

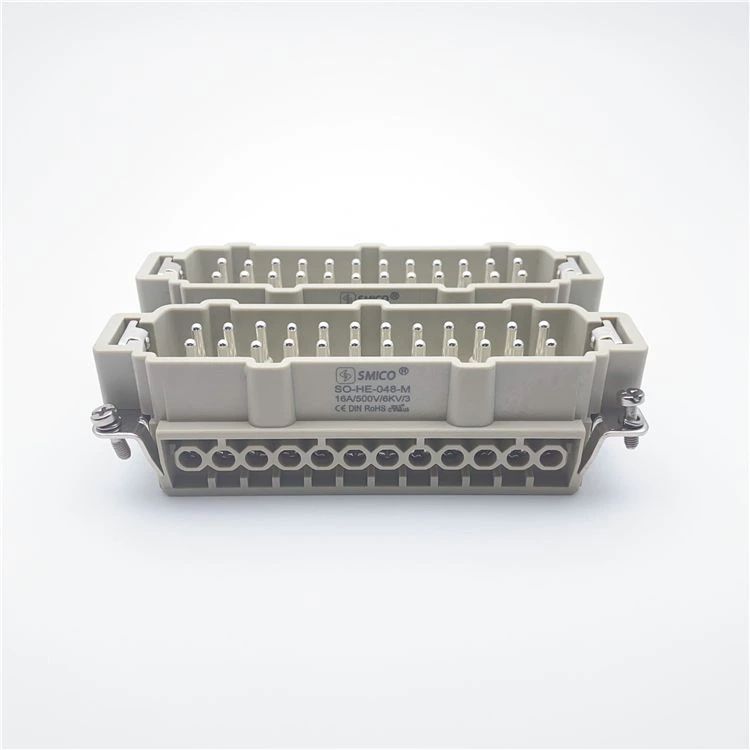

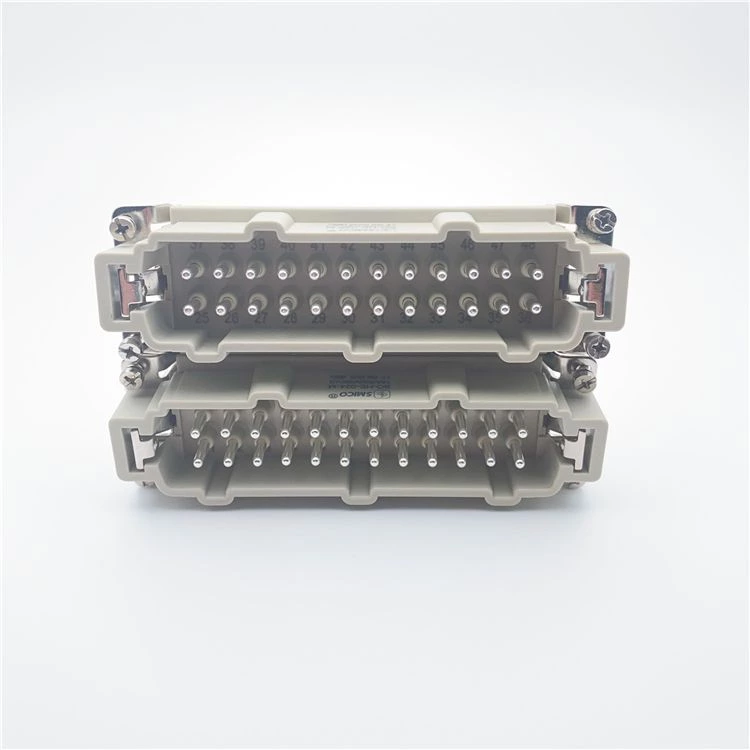

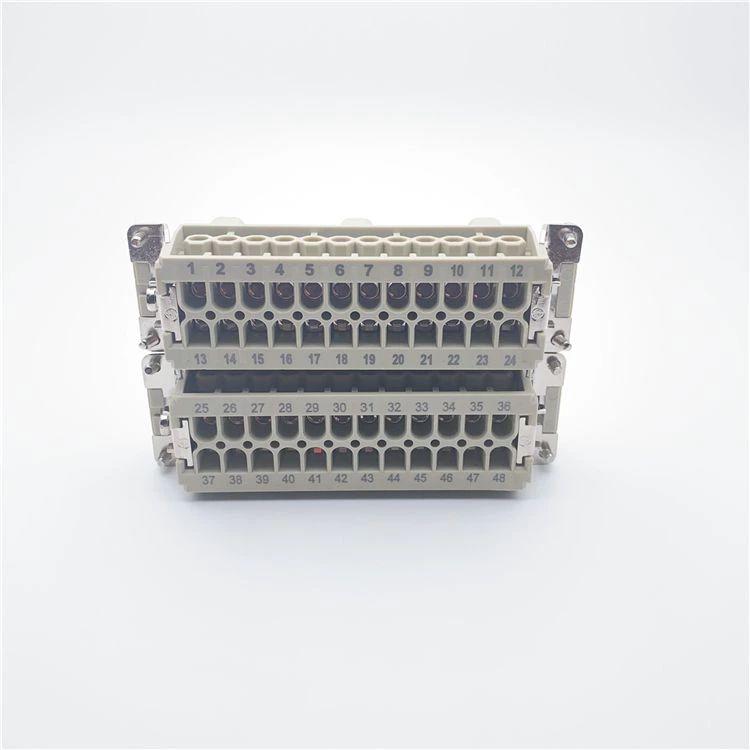

Автомобильные электрические разъемы HE-048, 48-контактные, штекерные, IP65, для роботов
- Часть:
- СО-ХЕ-048-М
- Количество контактов:
- 48-контактный
- Номинальный ток:
- 16А
- Номинальное напряжение проводника:
- 500 В
- Сертификация продукции:
- UL CUL CE ROHS DMT IEC-61984
- Номер заказа:
- 09330242611
- Детали упаковки:
- Стандартные экспортные коробки
- Время доставки:
- В течение 7 дней
- Условия оплаты:
- L/C, T/T, Western Union, Paypal
- Поставки:
- 100000 шт в месяц
| Вставки | Подходящая оболочка: 48BHood/Housing |
| Количество контактов | 48 |
| Электрические данные согласно EN 61 984 | |
| ---Номинальный ток | 16А |
| ---Номинальное напряжение проводника | 500 В |
| ---Номинальное импульсное напряжение | 6 кВ |
| ---Степень загрязнения | 3 |
| ---Степень загрязнения 2 также | 16А 400/690В 6кВ 2 |
| Номинальное напряжение согласно UL/CSA | 600 В |
| Сопротивление изоляции | ≥1010 Ом |
| Материал | поликарбонат |
| Предельные температуры | -40℃...+125℃ |
| Воспламеняемость согласно UL 94 | В0 |
| Механический срок службы (циклы сопряжения) | ≥500 |
| Контакты | |
| Материал | медный сплав |
| Поверхность | позолоченный |
| покрытый твердым серебром | |
| Контактное сопротивление | ≤1 мОм |
| Винтовой зажим | |
| ---датчик Ври | 0,14-2,5 мм2 |
| ---AWG | 26-14 |
| ---Момент затяжки/испытания | 0,5 Н·м |
| ---Длина зачистки | 7,0 мм |
Сверхпрочный соединитель SMICO совместим со следующими взаимозаменяемыми деталями.
Капот и корпус для H48B.
| Поставщик | Вставка штекера | Вставка гнезда |
| СМИКО | СО-ХЕ-024-М(1-24) СО-ХЕ-048-М(25-48) | SO-HE-024-F(1-24) SO-HE-048-F(25-48) |
| ЧАС | 09330242601 09330242611 | 09330242701 09330242711 |
| ИЛМЕ | CNEM 24 T CNEM 24 TN | КНЕФ 24 Т КНЕФ 24 ТН |
| ТЕ | ||
| ЛАПП ЭПИК | 10.1960 10.2040 | 10.1970 10.2050 |
| ФЕНИКС | 1648296 1584949 | 1648306 1584949 |
| МОЛЕКС | ||
| ВАЙДМЮЛЛЕР | HDC HE 24 MS HDC HE 24 MS 25-48 | HDC HE 24 FS HDC HE 24 FS 25-48 |
| ВИЛАНД | 70.310.2402.0 70.310.4840.0 | 70.300.2402.0 70.300.4840.0 |
| АМФЕНОЛ |
Сверхпрочные разъёмы (HDC) — это прямоугольные промышленные разъёмы, предназначенные для передачи питания, данных и сигналов в самых жёстких условиях. Наши разъёмы HDC представляют собой надёжное решение для работы в условиях вибрации, пыли, высоких температур и механических ударов благодаря алюминиевому корпусу, устойчивому к камнепадам, со степенью защиты от IP65 до IP69k. Наши разъёмы HDC сертифицированы по стандарту EN/IEC 61984, рассчитаны на ток от 10 до 650 А и имеют до 216 контактов.
Портфель HDC состоит из:
- Кожухи, корпуса и основания: доступны с различными степенями защиты IP65, IP67, IP68 и IP69k
- Контактные системы: от 5 А до 650 А с винтовыми, обжимными и пружинными зажимами
- Вставки: доступны с 216 контактами в одном разъеме для обжима, винтового соединения или зажима в клетку
