Прямоугольный разъем HEE 18pin Heavy Duty
- Часть:
- СО-ХИ-018-ФК
- Количество контактов:
- 18 штифтов
- Номинальный ток:
- 16А
- Номинальное напряжение проводника:
- 500 В
- Сертификация продукции:
- UL CUL CE ROHS DMT
- Номер заказа:
- 09320183101
- Детали упаковки:
- Стандартные экспортные коробки
- Время доставки:
- В течение 7 дней
- Условия оплаты:
- L/C, T/T, Western Union, Paypal
- Поставки:
- 100000 шт в месяц

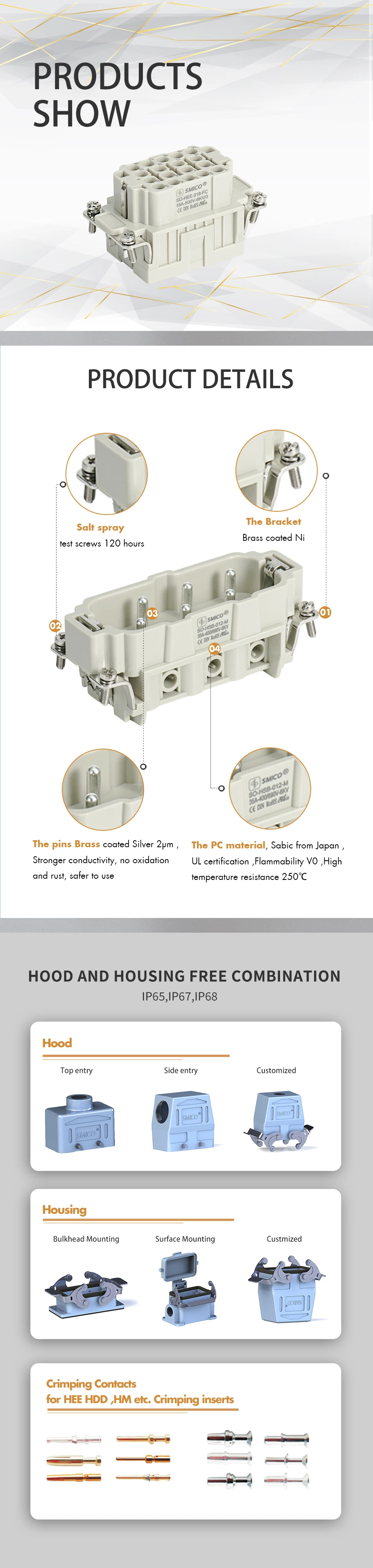

Прямоугольный разъем HEE 18pin Heavy Duty
Прямоугольный разъем HEE 18pin для тяжелых условий эксплуатации широко используется в строительной технике, текстильном оборудовании, упаковочном и печатном оборудовании, табачном оборудовании и т. д.
18 полюсов + PE, 16A, обжимная розетка:
| Вставки | Подходящая оболочка: 10BHood/Housing |
| Количество контактов | 18 |
| Электрические данные согласно EN 61 984 | |
| ---Номинальный ток | 16А |
| ---Номинальное напряжение проводника | 500 В |
| ---Номинальное импульсное напряжение | 6 кВ |
| ---Степень загрязнения | 3 |
| ---Степень загрязнения 2 также | 16А 830В 8кВ 2 |
| Номинальное напряжение согласно UL/CSA | 600 В |
| Сопротивление изоляции | ≥1010 Ом |
| Материал | поликарбонат |
| Предельные температуры | -40℃...+125℃ |
| Воспламеняемость согласно UL 94 | В0 |
| Механический срок службы (циклы сопряжения) | ≥500 |
| Контакты | |
| Материал | медный сплав |
| Поверхность | позолоченный |
| покрытый твердым серебром | |
| Контактное сопротивление | ≤1 мОм |
| Обжимной терминал | |
| ---датчик Ври | 0,14-4,0 мм2 |
| ---AWG | 26-12 |
| ---Длина зачистки | 7,5 мм |
Сверхпрочный соединитель SMICO совместим со следующими взаимозаменяемыми деталями.
Капот и корпус для H10B.
| Поставщик | Вставка штекера | Вставка гнезда |
| СМИКО | СО-ХИ-018-МС | СО-ХИ-018-ФК |
| ЧАС | 09320183001 | 09320183101 |
| ИЛМЕ | ||
| ТЕ | ||
| ЛАПП ЭПИК | 10.1824C0 | 10.1834C0 |
| ФЕНИКС | 1584716 | 1584729 |
| МОЛЕКС | ||
| ВАЙДМЮЛЛЕР | HDC HEE 18 MC | HDC HEE 18 FC |
| ВИЛАНД | 70.810.1056.0 | 70.800.1856.0 |
| АМФЕНОЛ |
Сверхпрочные разъемы специально разработаны и применяются с учетом требований суровых условий окружающей среды.
Основными областями применения являются промышленная автоматизация, производство оборудования и промышленные здания, а также информационные и управляющие технологии.
Такие изделия широко используются в машиностроении, промышленных системах и передающем оборудовании. С развитием промышленной автоматизации появилось больше инноваций в области механических изделий. Например, многие изделия были модулизированы и расширены в соответствии с требованиями конкретного применения. Использование сверхпрочных авиационных разъёмов, включая пневматические и сильноточные модули, не только обеспечивает безбарьерное и быстрое соединение модульных устройств, но и гарантирует передачу сигналов и электропитания.
