HK-004/8-F Прочный прямоугольный соединитель 09380122701
- Часть:
- СО-ХК-004/8-Ф
- Количество контактов:
- 4/8 штифтов
- Номинальный ток:
- 80/16А
- Номинальное напряжение проводника:
- 830/400В
- Сертификация продукции:
- UL CUL CE ROHS DMT
- Номер заказа:
- 09380122701
- Детали упаковки:
- Стандартные экспортные коробки
- Время доставки:
- В течение 7 дней
- Условия оплаты:
- L/C, T/T, Western Union, Paypal
- Поставки:
- 100000 шт в месяц

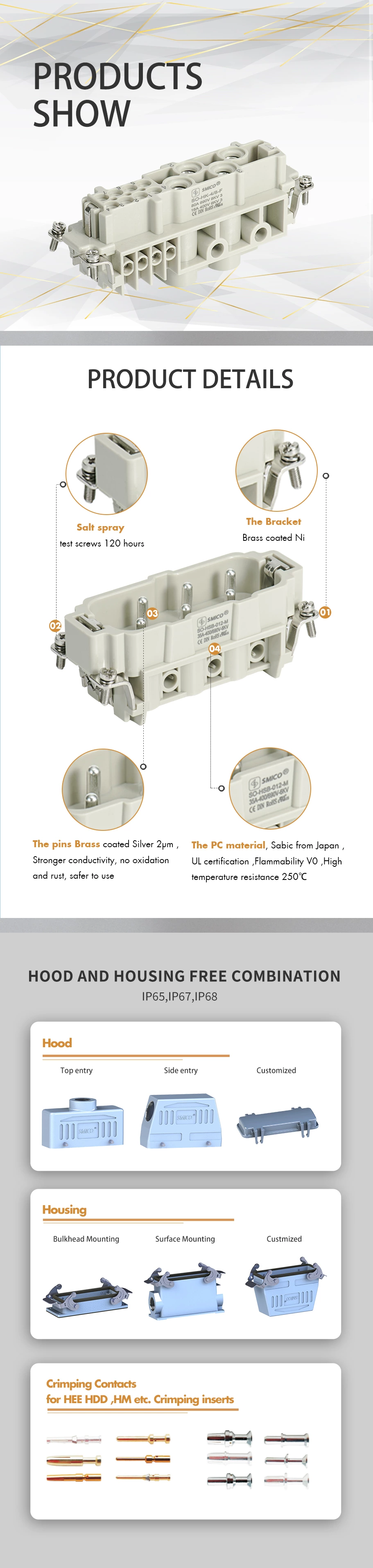

HK-004/8-F Прочный прямоугольный соединитель 09380122701
Сверхпрочные прямоугольные разъемы серии HK соединяют области питания и сигнала.
Для них предусмотрены различные штифты и разнообразные комбинации, подходящие для разных нужд.
Имеет HK-004/0, HK-004/2, HK-004/8, HK-008/24, HK-006/36 и т. д.
4+8 полюсов + PE, 80/16 А, гнездовой винтовой зажим:
| Вставки | Подходящая оболочка: 24BHood/Housing | ||||||||||||||
| Количество контактов | 4/8 | ||||||||||||||
| Электрические данные согласно EN 61 984 | |||||||||||||||
| Зона мощности | |||||||||||||||
| ---Номинальный ток | 80А | ||||||||||||||
| ---Номинальное напряжение | 830 В | ||||||||||||||
| ---Номинальное импульсное напряжение | 8 кВ | ||||||||||||||
| ---Степень загрязнения | 3 | ||||||||||||||
| Зона сигнала | |||||||||||||||
| ---Номинальный ток | 16А | ||||||||||||||
| ---Номинальное напряжение | 400 В | ||||||||||||||
| ---Номинальное импульсное напряжение | 6 кВ | ||||||||||||||
| ---Степень загрязнения | 3 | ||||||||||||||
| Номинальное напряжение согласно UL/CSA | 600/600В | ||||||||||||||
| Сопротивление изоляции | ≥1010 Ом | ||||||||||||||
| Материал | поликарбонат | ||||||||||||||
| Предельные температуры | -40℃...+125℃ | ||||||||||||||
| Воспламеняемость согласно UL 94 | В0 | ||||||||||||||
| Механический срок службы (циклы сопряжения) | ≥500 | ||||||||||||||
| Контакты | |||||||||||||||
| Силовые контакты | |||||||||||||||
| ---Материал | медный сплав | ||||||||||||||
| ---Поверхность | покрытый твердым серебром | ||||||||||||||
| ---Контактное сопротивление | ≤0,3 мОм | ||||||||||||||
| ---Винтовой зажим | |||||||||||||||
| ------геометрический калибр проволоки | 1,5-16 мм² | ||||||||||||||
| ------AWG | 16-6 | ||||||||||||||
| ---Момент затяжки | |||||||||||||||
| ------мм² |
| ||||||||||||||
| ------Нм | |||||||||||||||
| ---Длина зачистки | 14 мм | ||||||||||||||
| Сигнальные контакты | |||||||||||||||
| ---Материал | медный сплав | ||||||||||||||
| ---Поверхность | покрытый твердым серебром | ||||||||||||||
| ---Контактное сопротивление | ≤1 мОм | ||||||||||||||
| ---Винтовой зажим | |||||||||||||||
| ------мм² | 0,5-2,5 мм² | ||||||||||||||
| ------AWG | 20-14 | ||||||||||||||
| ---Момент затяжки | 0,5 Нм | ||||||||||||||
| ---Длина зачистки | 7,5 мм | ||||||||||||||
Сверхпрочный соединитель SMICO совместим со следующими взаимозаменяемыми деталями.
Капот и корпус для H24B.
| Поставщик | Вставка штекера | Вставка гнезда |
| СМИКО | СО-ХК-004/8-М | СО-ХК-004/8-Ф |
| ЧАС | 09380122601 | 09380122701 |
| ИЛМЕ | СХМ 4/8 | CXF 4/8 |
| ТЕ | Т2100122101-000 | Т2100122201-000 |
| ЛАПП ЭПИК | ||
| ФЕНИКС | ||
| МОЛЕКС | ||
| ВАЙДМЮЛЛЕР | HDC S4/8 МС | HDC S4/8 FS |
| ВИЛАНД | 72.216.1253.0 | 72.206.1253.0 |
| АМФЕНОЛ |
Сверхпрочный соединитель SMICO
Совместимо с другими брендами
принимаем OEM/ODM
принимаем индивидуальные цвета: например, синий, черный
Популярные детали в наличии, быстрая доставка.
Экспортная упаковка: упаковка для каждого товара отдельно или упаковка для полного комплекта.
Без минимального заказа, за исключением индивидуального типа
Сверхпрочные соединители SMICO Применение:
- Машины
- Автоматизация
- Робототехника
- Железнодорожный транспорт
- Распределение энергии
- Возобновляемая энергия
- Строительная техника
- Профессиональный свет и звук
Вопрос: Если сверхмощный соединительный элемент не используется нами, как его выбрать?
Ответ: Когда ток вам не нужен, вы можете выбрать немного выше, также можете использовать .
например, вам нужны 16А 400В, а у нас есть 16А 500В, вы можете выбрать.
Вопрос : Если штифтов слишком много, мы можем только уменьшить штифты, опустошить кого-то?
Ответ : Да.
