35-амперный 6-контактный силовой разъем для проводов 09310062601
- Часть:
- СО-ХСБ-006-М
- Количество контактов:
- 6 штифтов
- Номинальный ток:
- 35А
- Номинальное напряжение проводника:
- 400/690 В
- Сертификация продукции:
- UL CUL CE ROHS DMT
- Номер заказа:
- 09310062601
- Детали упаковки:
- Стандартные экспортные коробки
- Время доставки:
- В течение 7 дней
- Условия оплаты:
- L/C, T/T, Western Union, Paypal
- Поставки:
- 100000 шт в месяц

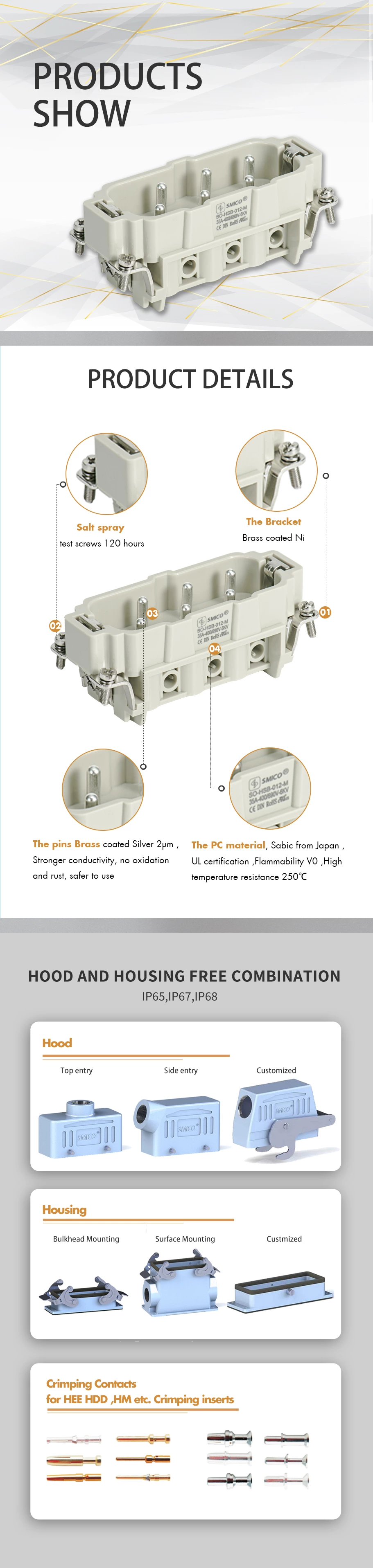

35-амперный 6-контактный силовой разъем для проводов 09310062601
35-амперный сверхпрочный разъем с винтовым зажимом и защитой провода.
Подходит для применения в системах электропитания, подключение осуществляется с помощью стандартной отвертки.
6 полюсов + защитное заземление, 35 А, винтовая вставка
| Вставки | Подходящая оболочка: 16BHood/Housing |
| Количество контактов | 6 |
| Электрические данные согласно EN 61 984 | |
| ---Номинальный ток | 35А |
| ---Номинальное напряжение проводник - земля | 400 В |
| ---Номинальное напряжение проводник-проводник | 690 В |
| ---Номинальное импульсное напряжение | 6 кВ |
| ---Степень загрязнения | 3 |
| ---или | 35А 500В 6кВ 3 |
| Номинальное напряжение согласно UL/CSA | 600 В |
| Сопротивление изоляции | ≥1010 Ом |
| Материал | поликарбонат |
| Предельные температуры | -40℃...+125℃ |
| Воспламеняемость согласно UL 94 | В0 |
| Механический срок службы (циклы сопряжения) | ≥500 |
| Контакты | |
| Материал | медный сплав |
| Поверхность | покрытый твердым серебром |
| Контактное сопротивление | ≤1 мОм |
| Винтовой зажим | |
| ---датчик Ври | 6 мм² |
| ---AWG | 10 |
| ---Момент затяжки | 1,2 Нм |
Сверхпрочный соединитель SMICO совместим со следующими взаимозаменяемыми деталями.
Капот и корпус для H16B.
| Поставщик | Вставка штекера | Вставка гнезда |
| СМИКО | СО-ХСБ-006-М | SO-HSB-006-F |
| ЧАС | 09310062601 | 09310062701 |
| ИЛМЕ | ||
| ТЕ | Т2060062101-000 | Т2060062201-000 |
| ЛАПП ЭПИК | 10.1700 | 10.1710 |
| ФЕНИКС | ||
| МОЛЕКС | ||
| ВАЙДМЮЛЛЕР | HDC HSB 6 MS | HDC HSB 6 FS |
| ВИЛАНД | ||
| АМФЕНОЛ |
Сверхпрочные разъемы, также известные как сверхпрочные разъемы HDC, авиационные разъемы, широко используются в строительной технике, текстильном оборудовании, упаковочном и печатном оборудовании, табачном оборудовании, роботах, железнодорожном транспорте, горячеканальных системах, электричестве, автоматизации и т. д., где требуются электрические и сигнальные соединения в устройстве.
Функция сверхпрочного разъема
1. Электрическая изоляция между разъемами для предотвращения помех между сигналами.
2. Зафиксируйте положение разъема, обеспечивающее удобство подключения и отключения, а также стабильность положения.
3. Обеспечьте механическую защиту и поддержку корпуса вставки.
4. Изолируйте соединитель от среды применения, уменьшите загрязнение окружающей среды и коррозию соединителя, а также продлите срок службы соединителя.
Преимущества сверхпрочных разъемов
1. Осуществить предварительную установку, предварительную установку большого количества сложных цепей, что может значительно повысить эффективность монтажа оборудования и снизить уровень ошибок при монтаже проводки.
2. Сверхпрочный разъем обеспечивает высокоинтегрированное соединение, а многочисленные методы комбинирования позволяют максимально эффективно использовать пространство оборудования.
3. Прочный соединитель. Соединитель удобно и эффективно реализует модульную структуру каждого функционального блока-шаблона оборудования, обеспечивая удобство и безопасность транспортировки, монтажа, обслуживания и ремонта оборудования. Соединители широко используются в области передачи и распределения электроэнергии.
4. Высокий уровень защиты (IP65, IP68), обеспечиваемый сверхпрочным разъёмом, не идёт ни в какое сравнение с преимуществами системы подключения оборудования в суровых условиях. Обеспечивает эффективную защиту в таких суровых условиях, как песок, пыль, дождь, холод, лёд и снег, а также масляные загрязнения.
метод подключения сверхпрочного разъема
1. Ослабьте винт отверткой, вставьте провод в боковое отверстие вставки, а затем затяните винт.
2. Чтобы установить верхнюю часть корпуса сверхпрочного разъема, открутите крепежные винты вставки с помощью отвертки, вставьте вставку в верхнюю часть корпуса, а затем затяните крепежные винты.
3. Для установки нижней оболочки сверхпрочного соединителя используйте тот же метод фиксации нижней оболочки и вставьте верхнюю оболочку и нижнюю оболочку вставленного корпуса друг в друга.
Сверхпрочный соединитель SMICO
Совместимо с другими брендами
принимаем OEM/ODM
принимаем индивидуальные цвета: например, синий, черный
Популярные детали в наличии, быстрая доставка.
Экспортная упаковка: упаковка для каждого товара отдельно или упаковка для полного комплекта.
Без минимального заказа, за исключением индивидуального типа
Прочный соединитель Обеспечьте безопасную и надежную передачу электроэнергии, сигналов и данных в промышленных условиях — от шкафа управления до полевых условий. Выберите нужную вам комбинацию вставок, корпусов и контактов нужных вам разъемов.
