25-полюсный сверхпрочный многоконтактный разъем 10 А 250 В с обжимными вставками

Часть:
SO-HD-025-FC
Количество контактов:
25
Номинальный ток:
10А
Номинальное напряжение проводника:
250 В
Сертификация продукции:
UL CUL CE ROHS DMT
Номер заказа:
09210253101
Детали упаковки:
Стандартные экспортные коробки
Время доставки:
В течение 7 дней
Условия оплаты:
L/C, T/T, Western Union, Paypal
Поставки:
100000 шт в месяц
Скачать PDF

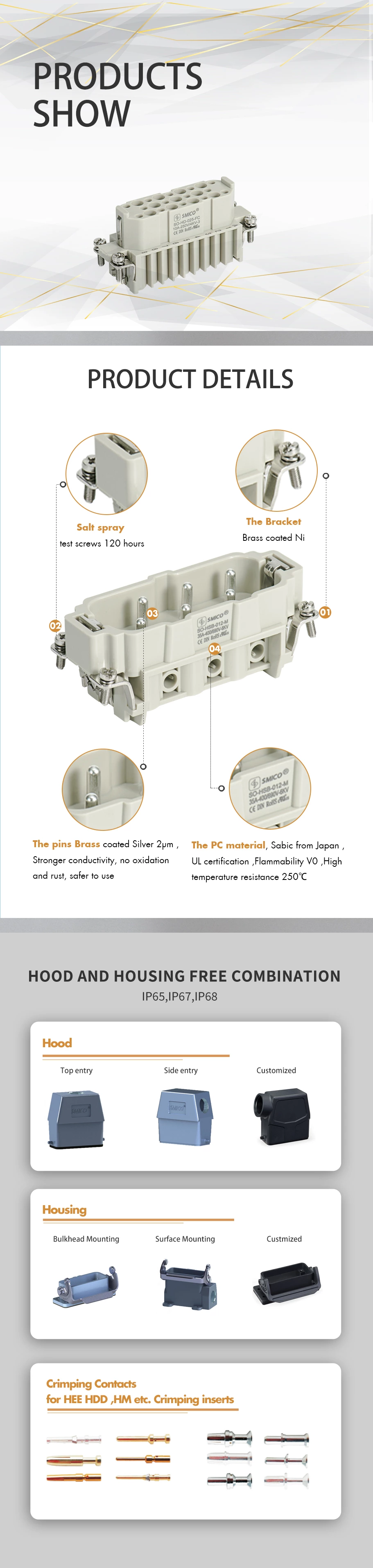

25-полюсный сверхпрочный многоконтактный разъем 10 А 250 В с обжимными вставками

25-полюсный сверхпрочный многоконтактный разъем 10 А 250 В с обжимными вставками

25-контактный сверхпрочный многоконтактный разъём, используемый для управления роботами, станками и другими специализированными операциями. Разъём может быть изготовлен в соответствии с требованиями OEM/ODM.

25 полюсов + PE, 10A гнездовая обжимная клемма:

Вставки Подходящая оболочка: 16AКорпус/корпус
Количество контактов 25
Электрические данные согласно EN 61 984
---Номинальный ток 10А
---Номинальное напряжение проводника 250 В
---Номинальное импульсное напряжение 4 кВ
---Степень загрязнения 3
---Степень загрязнения 2 также 10А 230/400В 4кВ 2
---Номинальное напряжение согласно UL/CSA 600 В
---Номинальное напряжение для клеммной колодки в соответствии с CSA 2А 30В
Сопротивление изоляции ≥1010 Ом
Материал поликарбонат
Предельные температуры -40℃...+125℃
Воспламеняемость согласно UL 94 В0
Механический срок службы (циклы сопряжения) ≥500
Контакты
Материал медный сплав
Поверхность позолоченный
покрытый твердым серебром
Контактное сопротивление ≤3 мОм
Обжимной терминал
---датчик Ври 0,14-2,5 мм²
---AWG 26-14

Согласно разъему EUROMAP 67, сверхпрочный разъем SMICO может подходить к следующим взаимозаменяемым деталям.

Капот и корпус для H32A.

Поставщик Вставка штекера Вставка гнезда
СМИКО SO-HD-025-MC (1-25) SO-HD-050-MC(26-50) SO-HD-025-FC(1-25) SO-HD-025-FC(26-50)
ЧАС 09210253001 09210253011 09210253101 09210253111
ИЛМЕ CDM25 CDF25
ТЕ Т2020252101-000
Т2020252101-Z00
Т2020252201-000
Т2020252201-Z00
ЛАПП ЭПИК 11283300
11283400
11282300
11283500
ФЕНИКС 1584392
1411478
1584402
1411481
МОЛЕКС 7125.4112.0
7125.4012.3
7125.4112.3
7125.4012.0
ВАЙДМЮЛЛЕР 1650810000
1023040000
1650820000
1023050000
ВИЛАНД 73.700.2553.0
73.700.2553.3
73.710.2553.0
73.710.2553.3
АМФЕНОЛ С146 10А025 500 2 С146 10А025 505 2 С146 10Б025 500 2 С146 10Б025 505 2

25-полюсный сверхпрочный многоконтактный разъем 10 А 250 В с обжимными вставками

Как выбрать тип сверхпрочного соединителя SMICO :

  1. Вставки: подтвердите контакты (6pin, 10pin .....) и ток (10A, 16A .....)
  2. Капот: верхний вход, боковой вход, высокая или низкая конструкция.
  3. Корпус: однорычажный, двухрычажный, для монтажа на переборке или на поверхности
  4. Размер кабельного ввода
  5. Размер штифта в соответствии с диапазоном кабеля
  6. Если у вас есть фотографии или коды других поставщиков, мы изменим выбор наших типов.

25-полюсный сверхпрочный многоконтактный разъем 10 А 250 В с обжимными вставками
