8-контактные HD-008-MC, сверхпрочные прямоугольные разъемы HDC
- Часть:
- SO-HD-008-MC
- Количество контактов:
- 8
- Номинальный ток:
- 10А
- Номинальное напряжение проводника:
- 120В50В
- Номер заказа:
- 09360083001
- Детали упаковки:
- Стандартные экспортные коробки
- Время доставки:
- В течение 7 дней
- Условия оплаты:
- L/C, T/T, Western Union, Paypal
- Поставки:
- 100000 шт в месяц
8-контактные HD-008-MC, сверхпрочные прямоугольные разъемы HDC

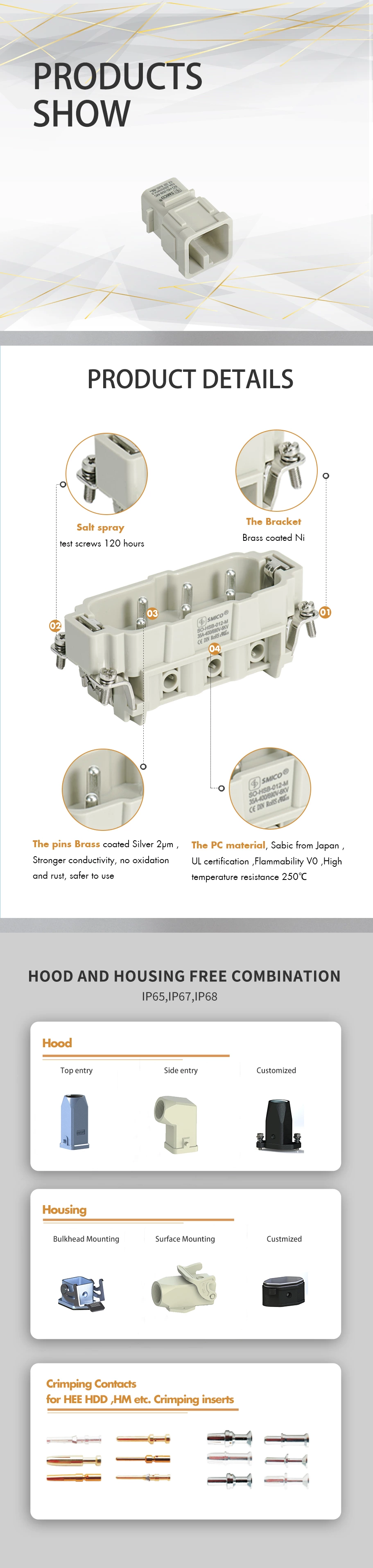

Мощные прямоугольные разъемы HDC 8 контактов с кожухом H3A, с верхним или боковым вводом, небольшие и простые в установке.
Технология подключения SMICO-Quick Lock с сокращенным временем подключения,
Экономия времени за счет быстрой заделки с помощью обжимных контактов,
Доступны золотые и серебряные контакты,
Вставка подходит для всех металлопластиковых кожухов и корпусов типоразмера H3A, высокая плотность контактов
8 полюсов + PE, 10 А, обжимной штекер. Клемма:
| Вставки | Подходящая оболочка: 3AHood/Housing |
| Количество контактов | 8 |
| Электрические данные согласно EN 61 984 | |
| ---Номинальный ток | 10А |
| ---Номинальное напряжение проводника | 250 В |
| ---Номинальное импульсное напряжение | 4 кВ |
| ---Степень загрязнения | 3 |
| ---Номинальное напряжение согласно UL/CSA | 600 В |
| Сопротивление изоляции | ≥10^10 Ом |
| Материал | поликарбонат |
| Предельные температуры | -40℃...+125℃ |
| Воспламеняемость согласно UL 94 | В0 |
| Механический срок службы (циклы сопряжения) | ≥500 |
| Контакты | |
| Материал | медный сплав |
| Поверхность | позолоченный |
| покрытый твердым серебром | |
| Контактное сопротивление | ≤3 мОм |
| Обжимной терминал | |
| ---датчик Ври | 0,14-2,5 мм² |
| ---AWG | 26-14 |
Сверхпрочный соединитель SMICO совместим со следующими взаимозаменяемыми деталями.
Капот и корпус для H3A.
| Поставщик | Вставка штекера | Вставка гнезда |
| СМИКО | SO-HD-008-MC | SO-HD-008-FC |
| ЧАС | 09360083001 | 09360083101 |
| ИЛМЕ | МДМ 08 | СДФ 08 |
| ТЕ | ||
| ЛАПП ЭПИК | 11.2525 | 11.2535 |
| ФЕНИКС | ||
| МОЛЕКС | ||
| ВАЙДМЮЛЛЕР | HDC HD 8 MC | HDC HD 8 FC |
| ВИЛАНД | 73.700.0853.0 | 73.710.0853.0 |
| АМФЕНОЛ |
Применение сверхпрочных соединителей
Сверхпрочные разъемы широко используются в строительной технике, текстильном оборудовании, упаковочном и печатном оборудовании, табачном оборудовании, электровозах и нефтехимическом электрооборудовании, где требуются электрические и сигнальные соединения.
