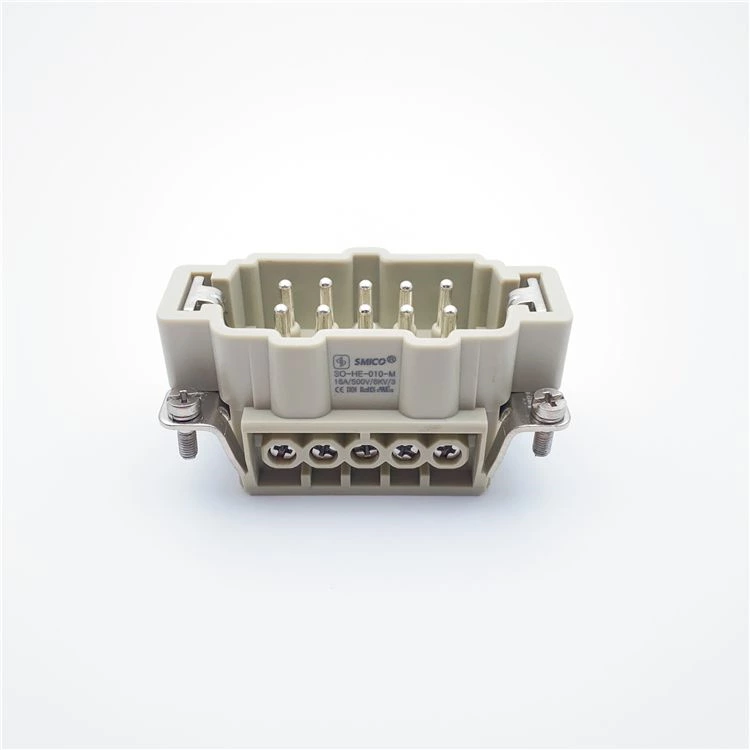

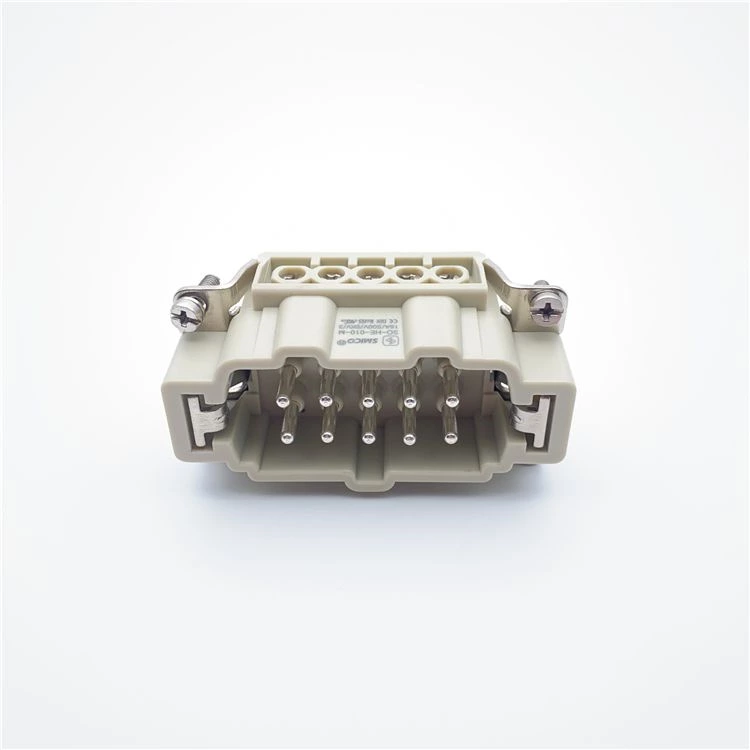

Прямоугольный разъем HE-010 16A 10pin 09330102601
- Часть:
- СО-ХЕ-010-М
- Количество контактов:
- 10
- Номинальный ток:
- 16А
- Номинальное напряжение проводника:
- 500 В
- Сертификация продукции:
- UL CUL CE ROHS DMT IEC-61984
- Номер заказа:
- 09330102601
- Детали упаковки:
- Стандартные экспортные коробки
- Время доставки:
- В течение 7 дней
- Условия оплаты:
- L/C, T/T, Western Union, Paypal
- Поставки:
- 100000 шт в месяц
Прямоугольный разъем HE-010 16A 10pin 09330102601
Прямоугольные соединители можно увидеть во многих местах. Это также очень распространённая деталь в нашей жизни.
но прямоугольные разъемы играют очень важную роль.

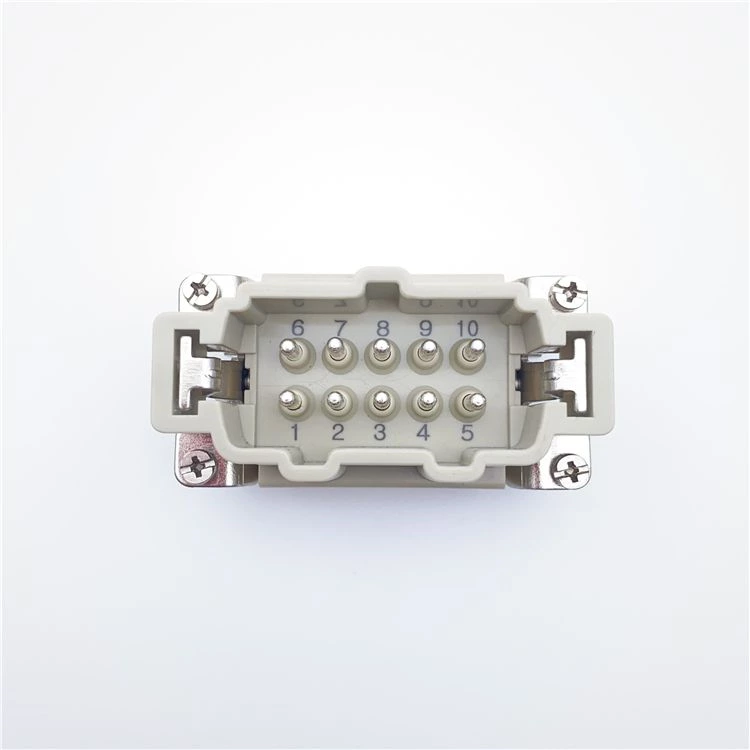

10 полюсов + защитное заземление, 16 А, винтовая вставка
| Вставки | Подходящая оболочка: 10BHood/Housing |
| Количество контактов | 10 |
| Электрические данные согласно EN 61 984 | |
| ---Номинальный ток | 16А |
| ---Номинальное напряжение проводника | 500 В |
| ---Номинальное импульсное напряжение | 6 кВ |
| ---Степень загрязнения | 3 |
| ---Степень загрязнения 2 также | 16А 400/690В 6кВ 2 |
| Номинальное напряжение согласно UL/CSA | 600 В |
| Сопротивление изоляции | ≥1010 Ом |
| Материал | поликарбонат |
| Предельные температуры | -40℃...+125℃ |
| Воспламеняемость согласно UL 94 | В0 |
| Механический срок службы (циклы сопряжения) | ≥500 |
| Контакты | |
| Материал | медный сплав |
| Поверхность | позолоченный |
| покрытый твердым серебром | |
| Контактное сопротивление | ≤1 мОм |
| Винтовой зажим | |
| ---датчик Ври | 0,14-2,5 мм2 |
| ---AWG | 26-14 |
| ---Момент затяжки/испытания | 0,5 Н·м |
| ---Длина зачистки | 7,0 мм |
Сверхпрочный соединитель SMICO совместим со следующими взаимозаменяемыми деталями.
Капот и корпус для H10B.
| Поставщик | Вставка штекера | Вставка гнезда |
| СМИКО | СО-ХЕ-010-М | SO-HE-010-F |
| ЧАС | 09330102601 | 09330102701 |
| ИЛМЕ | КНЕМ 10 Т | КНЕФ 10 Т |
| ТЕ | ||
| ЛАПП ЭПИК | 10.1920 | 10.1930 |
| ФЕНИКС | 1648173 | 1648186 |
| МОЛЕКС | ||
| ВАЙДМЮЛЛЕР | HDC HE 10 МС | HDC HE 10 FS |
| ВИЛАНД | 70.310.1002.0 | 70.300.1002.0 |
| АМФЕНОЛ |
Прямоугольные разъёмы можно разделить на несколько типов в зависимости от типа корпуса. Первый тип — алюминиевый корпус.
Разъёмы этой оболочки имеют различные размеры. Помимо нашего стандартного размера 9,15 и других распространённых размеров,
Существуют модели с шагом 1,27 мм. Также есть модели с корпусом Full Speed, которые также предлагают различные варианты шага.
То же самое относится и к удлиненной оболочке, но соединительный элемент этой оболочки также может быть разработан в соответствии с потребностями заказчика, что обеспечивает ему значительное удобство. В современном производстве и повседневной жизни мы должны выбирать качественные и превосходные продукты, которые служат нам лучше.
